선별부 [BOWL FEEDER]의 종류와 선택
선별하고자 하는 부붐의 크기와 수량 등에 의해 다양한 모양과 크기로 선택된다.
-
[그림1] 계단형![[그림1] 계단형](/~ftp_djfeeder_n/images/sub/product02_type01.gif)
-
[그림2] 접시형![[그림2] 접시형](/~ftp_djfeeder_n/images/sub/product02_type02.gif)
-
[그림3] 원통형![[그림3] 원통형](/~ftp_djfeeder_n/images/sub/product02_type03.gif)

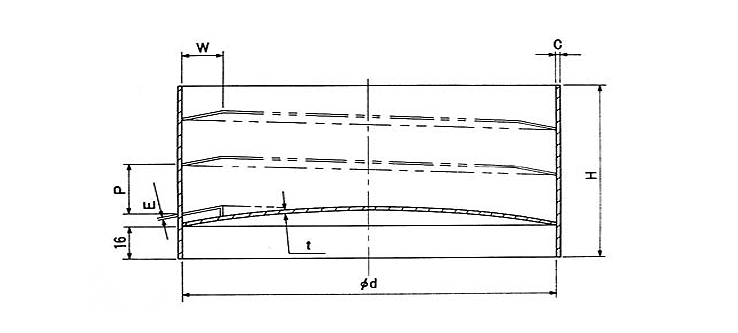

원통 보올 도면
원통 보올 치수표
| 형식/기호 | d | PX 권수 |
W | H | C | E | t | 중량 (kg) |
표준투입 용량(l) |
적용진동기 |
|---|---|---|---|---|---|---|---|---|---|---|
| 150-S(R/S)-SUS | 150 | 20*2 | 12 | 70 | 2 | 2 | 2 | 1.1 | 0.3 | PEF-150A |
| 190-S(R/S)-SUS | 190 | 25*2 | 16 | 80 | 2 | 2 | 2 | 1.5 | 0.5 | PEF-190A |
| 230-S(R/S)-SUS | 230 | 30*2 | 20 | 90 | 2 | 2 | 2 | 2.2 | 0.8 | PEF-230A |
| 300-S(R/S)-SUS | 300 | 40*2 | 25 | 110 | 2 | 2 | 2 | 3.8 | 2.0 | PEF-150A |
| 390-S(R/S)-SUS | 390 | 50*2 | 35 | 130 | 3 | 2 | 3 | 7.7 | 3.0 | PEF-150A |

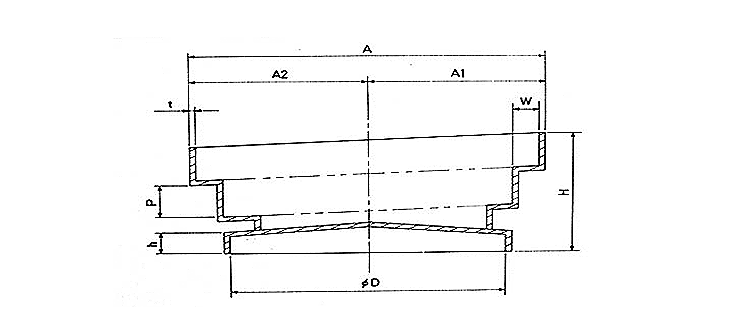

계단 보올 도면
계단 보올 치수표
| 형식/기호 | A | A1 | A2 | H | PX 권수 |
D | H | t | W | 중량 (kg) |
표준투입 용량(l) |
적용진동기 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230-S(R/S)-SUS | 280 | 145 | 135 | 100 | 30*2 | 230 | 19 | 2 | 20 | 22.5 | 0.6 | PEF-230A |
| 300-S(R/S)-SUS | 400 | 207 | 193 | 135 | 40*2 | 300 | 19 | 3 | 28 | 5.0 | 1.0 | PEF-300A |
| 390-S(R/S)-SUS | 480 | 249 | 231 | 160 | 50*2 | 390 | 19 | 3 | 36 | 8.0 | 2.0 | PEF-390A |
진동자 [구동부]의 선택
진동자는 전자식과 압전식이 있으며 BOWL FEEDER의 형태와 크기 용량에 맞는 형식이 선택된다. 대진자동화기계의 진동자는 진동이 매우 안정되며 판스프링의 부러짐이 없고 선별부
